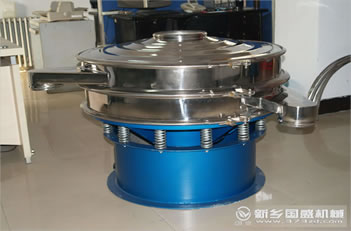

筛选机的产品简介
筛选机也叫做分级筛选机是一种高精度细粉筛选设备,由立式电机作激振源,电机上、下两端安装有偏心块,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。采用全封闭结构,适用于粒、粉、粘液等物料的筛选过滤。具有效率高、换网方便、网孔不堵塞等特点,深受广大筛选用户的欢迎。可根据客户需求设计特殊型号,把堵网率降到很低,筛选精度达到很高。
筛选机的工作原理
筛选机采用振动电机旋转产生激振力,使筛体产生复旋型振动,其运动轨迹为复杂的空间立体曲线,利用调节上、下重锤的空间和位角,可有效地改变物质的运行轨迹,延长或缩短物料在筛面上的停留时间,以达到理想的筛选效果。
分级筛选机的产品特点
1、整机采用全封闭结构,无粉浆溢出,保证筛选的物料干净卫生。
2、可配备专门的筛网清理装置,杂质、粗料自动排出,把堵网率降到较低,过网率和处理精度得以有效提高,可连续作业。
3、占地面积小,移动方便,节省空间。
4、结构简单合理,操作和清洗都较方便,外形美观大方。
5、筛网下装有弹跳球,有效解决了筛网堵孔,提高筛选效率。筛网的张紧度合理,更换容易,仅需3-5分钟。
6、适用范围较广,化工、食品和金属冶金矿业都可以使用。
7、从材质上分可分为不锈钢和碳钢材质,接触物料部位可以采用304不锈钢制作,具有一定的耐腐蚀性,从而延长使用寿命。
筛选机的适用行业及筛选物料
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重 质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳等
筛选机工作原理图
![旋振式筛选机工作原理图 旋振式筛选机工作原理图](/uploads/allimg/slxzs/slxzsgzyl.gif)
筛选机的技术参数
型号 |
公称直径
(mm) |
筛面直径
(mm) |
有效筛面面积
(?) |
较大入料粒度
(mm) |
筛面规格
(目/英寸) |
层数 |
振次
(Rpm) |
功率
(kw) |
XZS-400 |
400 |
340 |
0.09 |
<10 |
2-325 |
1-3 |
1460 |
0.18 |
XZS-600 |
600 |
530 |
0.22 |
<10 |
1460 |
0.25 |
XZS-800 |
800 |
720 |
0.4 |
<20 |
1460 |
0.55 |
XZS-1000 |
1000 |
900 |
0.63 |
<20 |
1460 |
0.75 |
XZS-1200 |
1200 |
1100 |
0.95 |
<20 |
1460 |
1.1 |
XZS-1500 |
1500 |
1400 |
1.5 |
<20 |
1460 |
2.2 |
XZS-1800 |
1800 |
1710 |
2.3 |
<30 |
1460 |
3 |
XZS-2000 |
2000 |
1910 |
2.86 |
<30 |
1460 |
4 |
注:以上旋振式筛选机型号尺寸为标准机型,如用户有特殊要求可量身定做。
筛选机结构图
筛选机型号标识
筛选机尺寸对照
![旋振式筛选机尺寸对照图 旋振式筛选机尺寸对照图](/uploads/allimg/slxzs/slxzscc.jpg)
型号
(mm) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
GS-400-1S
GS-400-2S
GS-400-3S
|
380
380
380
|
280
280
280
|
150
150
150
|
400
400
400
|
100
100
100
|
70
70
70
|
280
280
280
|
715
825
935
|
350 |
GS-600-1S
GS-600-2S
GS-600-3S
|
530
530
530
|
430
430
430
|
200
200
200
|
600
600
600
|
100
100
100
|
85
85
85
|
410
410
410
|
730
875
1020
|
350 |
GS-800-1S
GS-800-2S
GS-800-3S
|
680
680
680
|
580
580
580
|
200
200
200
|
800
800
800
|
125
125
125
|
100
100
100
|
540
540
540
|
800
954
1090
|
390 |
GS-1000-1S
GS-1000-2S
GS-1000-3S
|
800
800
800
|
700
700
700
|
250
250
250
|
970
970
970
|
150
150
150
|
120
120
120
|
645
645
645
|
870
1015
1160
|
460 |
GS-1200-1S
GS-1200-2S
GS-1200-3S
|
970
970
970
|
850
850
850
|
250
250
250
|
1170
1170
1170
|
180
180
180
|
140
140
140
|
740
740
740
|
990
1055
1220
|
510 |
GS-1500-1S
GS-1500-2S
GS-1500-3S
|
1180
1180
1180
|
1060
1060
1060
|
250
250
250
|
1470
1470
1470
|
200
200
200
|
140
140
140
|
960
960
960
|
1060
1230
1400
|
560 |
GS-1800-1S
GS-1800-2S
GS-1800-3S
|
1480
1480
1480
|
1360
1360
1360
|
350
350
350
|
1770
1770
1770
|
200
200
200
|
140
140
140
|
1140
1140
1140
|
1140
1310
1480
|
640 |
GS-2000-1S
GS-2000-2S
GS-2000-3S
|
1750
1750
1750
|
1630
1630
1630
|
400
400
400
|
1970
1970
1970
|
220
220
220
|
140
140
140
|
1310
1310
1310
|
1230
1400
1570
|
680 |
分级筛选机工作原理图
分级筛选机技术参数
型号 |
筛面
尺寸
(宽×长) |
层数 |
电机型号
YZS |
电压
(V) |
功率
(KW) |
振次
(r/min) |
振幅
(mm) |
外形尺寸 |
设备重量
(kg) |
长(mm) |
宽(mm) |
高(mm) |
DZSF0510 |
500×1000 |
1-3 |
3-6 |
380 |
0.25×2 |
960 |
2-4 |
1100-1300 |
740 |
840-1120 |
260-340 |
4-6 |
5-4 |
380 |
0.25×2 |
1460 |
1360-1480 |
1180-1240 |
340-380 |
DZSF0612 |
600×1200 |
1-3 |
3-6 |
380 |
0.25×2 |
960 |
2-4 |
1300-1500 |
840 |
840-1120 |
280-350 |
4-6 |
5-4 |
380 |
0.25×2 |
1460 |
1500-1700 |
1180-1240 |
350-420 |
DZSF0816 |
800×1600 |
1-3 |
5-6 |
380 |
0.37×2 |
960 |
2-4 |
1800-1960 |
1040 |
840-1120 |
450-550 |
4-6 |
10-4 |
380 |
0.55×2 |
1460 |
2024-2160 |
1180-1240 |
600-700 |
DZSF1020 |
1000×2000 |
1-3 |
10-6 |
380 |
0.75×2 |
960 |
2-4 |
2200-2400 |
1100 |
1040-1230 |
880-980 |
4-6 |
15-6 |
380 |
1.1×2 |
960 |
2400-2600 |
1260 |
1300-1370 |
1100-1400 |
DZSF1224 |
1200×2400 |
1-3 |
15-6 |
380 |
1.1×2 |
960 |
3-5 |
2500-2700 |
1300 |
1040-1230 |
1250-1550 |
4-6 |
20-6 |
380 |
1.5×2 |
960 |
2900-3100 |
1440 |
1300-1370 |
1650-1900 |
DZSF1530 |
1500×3000 |
1-3 |
20-6 |
380 |
1.5×2 |
960 |
3-5 |
3200-3500 |
1600 |
1040-1230 |
1490-1700 |
4-6 |
30-6 |
380 |
2.2×2 |
960 |
3600-3800 |
1760 |
1300-1370 |
1800-2200 |
注:以上直线式筛选机型号尺寸为标准筛选机型,如用户有特殊要求可量身定做。

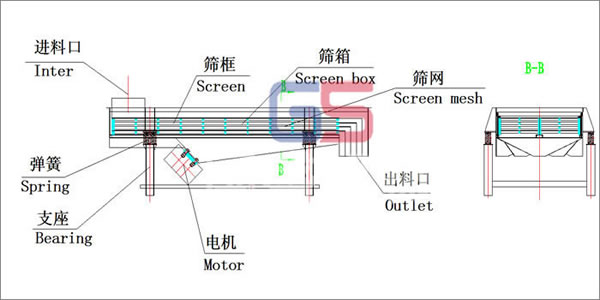

分级筛选机结构图
分级筛选机型号标识图
筛选机的细网更换
1、首先把束环螺丝松开,并卸下上框,把损坏的细网取下,换上新的细网。
2、把细网平铺在粗网上,重新把上框放回原位,在四周用手把细网拉紧,在即身对边两端上框与下框的框缘处,各用一把万能钳,把上框与下框夹紧。
3、束环重新套上,松掉万能钳,把束环螺丝锁紧。
4、用软锤子均匀敲打束环四周,再将铜螺母锁紧,换细网完成。
分级筛选机的日常维护
1、建议制作支撑架,以挂备用筛面。
2、检查筛格压紧装置,有松动要马上压紧。
3、经常检查密封条,发现磨损或有缺陷应该及时更换。
4、筛格应该经常取出,定期检查筛面是否破损或凹凸不平,筛孔是否堵塞等。
5、每班检查进料箱的连接是否松动,如果间隙变大,引起碰撞,会使设备破裂。
6、筛选机虽然无需润滑油,每年仍然需要大修一次,更换衬板,对两道筛面进行修整等。
7、振动电机要拆下检查,给电机轴承换油,如果轴承损坏,需 要更换。
8、每班检查筛体支撑装置,观察橡胶垫有无明显变形或者脱胶现象,如果橡胶垫破损或者过渡压扁时,应更换两块橡胶垫。
筛选机振幅变小的原因及解决办法
1、如果在安装筛网时没有及时把筛网绷紧或筛网有开胶的现象,就会使振幅变小,所以应该在安装时把筛网安装合适。
2、筛选机在运行一段时间后,要把振动电机和筛框检查仔细,如有损坏或裂纹,也会造成频率失调,振幅变小,所以一旦发现筛框有裂纹立即停机并联系厂家进行维修。
3、筛选机是专业筛选较为精细的物料,如果它下部的弹跳球过少,就会造成生产效率低,振幅变小,因此安装时在筛网下部增加冲孔板装置,在上面放置弹跳球和橡胶环,弹跳球可选择25mm-30mm类型的,通过弹跳球与筛网的击打,可促使物料透网率更高。用户可根据自己实际筛选物料的目数要求生产厂家增加弹跳球装置。
|
